1. Вступ
Поверхнева коливання області розвідки ніжна, а висота всієї площі становить від 950 м і 1000 м (мал. 1). Основна мета цього розвідки - з’ясувати геологічну структуру та стан виникнення вугільного шва в зоні видобутку та забезпечити технічну підтримку безпечного виробництва. Труднощі в розвідці включають: (1) похована глибина цільового шару в місцевій зоні становить близько 100 м; (2) занурення в місцевій зоні велике, коливається від 25 до 33 градусів; (3) Поверхневі відкладення пухкі, товщина четвертинки становить 0-8,48 м, в середньому 3,19 м, перекриття невідповідності контакту з основними верствами, і має сильний ефект поглинання та ослаблення на сейсмічні хвилі, що не сприяє збудженню та прийому сейсмічних хвиль.
Малюнок 1 Геоморфологічні характеристики області розвідки
2. Рішення очищення від небезпеки для води
Дослідницьке обладнання-французький сейсмограф Sercel-428xl (мал. 2). Однокомпонентні цифрові геофони DSU1 замість звичайного аналогового геофона використовувались для отримання даних, оскільки вони безпосередньо виводять цифрові сигнали та значно покращують вірність сигналів.
Малюнок 1 Геоморфологічні характеристики області розвідки

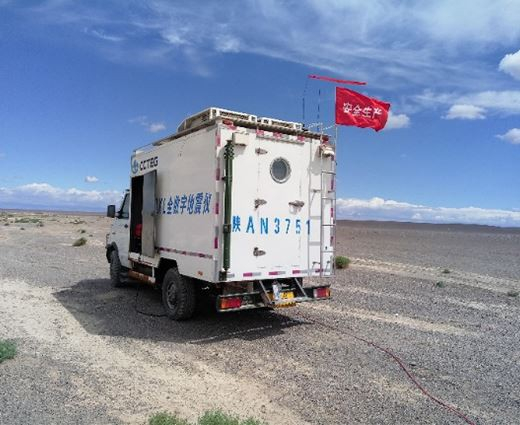

Малюнок 2 Sercel-428xl всебічний сейсмограф
Враховуючи систему раннього спостереження, технічну демонстрацію зібраних параметрів у приміщенні та всебічний аналіз польового тесту, було визначено, що для збору даних слід використовувати 8L × 8S × 72T × 4R × 24-рази. Основні технічні заходи збору даних поля були такими: (1) для локальних неглибоких цільових шарів спостереження з невеликим відстані приймачів, невеликим відстані точок пострілу та невеликою сіткою CDP, і звичайна конструкція покриття в 16 разів збільшилася до 24 разів для поліпшення ефективного покриття неглибоких областей; (2) у районах з великим зануренням був прийнятий метод збудження DIP для правильного збільшення масивів; (3) Для комбінованого збудження використовували два вібраторні засоби KZ-28, щоб подолати ефекти поглинання та ослаблення пухких відкладень на сейсмічні хвилі.
У процесі обробки даних проблема великої різниці в енергії амплітуди між пострілами та між доріжками була вирішена за допомогою використання послідовної технології компенсації амплітуди на основі моделі розкладання енергії, що покращує вірність амплітуди.
У процесі інтерпретації даних для структурної інтерпретації було використано поєднання профілю часу та атрибуту для покращення точності інтерпретації (рис. 3).

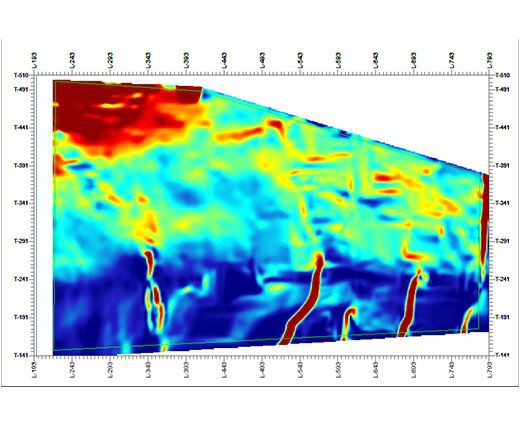

Малюнок 3 Атрибут DIP вугільного шва A3
3. Робоча ситуація
Площа розвідки розташована в 8 км на північний захід від монгольського автономного округу та міста Шитуолуогай, Хобсайер у Сіньцзяні і знаходиться під юрисдикцією району Тахенг в автономному префектурі Ілі. Робоча зона 3D-сейсмічної розвідки становить 7,78 км2, 24-разова повна площа покриття 4,19 км2 (рис. 4), з 41 тестовими фізичними точками, 3598 виробничих фізичних балів та загальною кількістю 3 639 фізичних балів. Було класифіковано виробничі записи: 2880 записів А -класу, що становить ставку А 80,04%, 718 записів ступеня B, рівень B - 19,96%. Усі тестові записи були кваліфікованими.
Малюнок 4 Схематична схема відносного положення між зоною розвідки та межею шахтного поля
4. Досягнуто досягнення
(1) Були ідентифіковані структури виникнення та структурний розвиток вугільних швів A3, A4 та A7. Це асиметрична структура синкліну на загальному, занурюючись на захід, з легким зануренням 5 -15 градусів у південному крилі та крутим зануренням 5-20 у північному крилі (мал. 5). Максимальний кут занурення становить від 25 до 33 градусів на північному заході від області розвідки.
(2) Ідентифіковано природу, виникнення та розширення розломів із краплям понад 5 м, а розломи з висотою 3-5 м були інтерпретовані в цілому 14 розломів (мал. 6).
(3) Виявлено глибину поховання та коливання вугільних швів A3, A4 та A7 у зоні розвідки.
(4) На основі багатоатратної інтерпретації та контролю буріння, тенденція змін товщини вугільних швів A3, A4 та A7 в цій області була передбачена.
Малюнок 5 Відображення синкліну на сейсмічному профілі часу
Фігура 6 Відбиття несправностей у профілі сейсмічного часу
5. FAQ
Q1: Які переваги цифрового геофона порівняно з аналоговим геофоном?
Відповідь: Як представник нового геофона, цифровий геофон має такі переваги порівняно з аналоговим геофоном: (1) цифровий геофон має більш високу роздільну здатність, ніж аналоговий геофон, і має багату інформацію про міжшарового рівня, хорошу вірність та дещо більший співвідношення сигналу до шуму, що може покращити енергію високої частоти, що відображається інформацією; (2) Динамічний діапазон великий, що може підвищити точність придбання. Коли прийняті той самий потік обробки та параметри, цифровий геофон має більш сильну здатність розрізняти слабкі сигнали в профілі часу і може ефективно розширити діапазон частотних хвиль у цільовому шарі та вдосконалити домінуючу частоту, а дані, зібрані цифровим геофоном, містять більш ефективну інформацію при низькій частоті, що сприяє аналізу лайтології.
Q2: Які типи сейсмічної інформації відображають ненормальні сейсмічні ознаки, пов'язані зі структурами?
Відповідь: Сейсмічна інформація, що відображає аномалію сейсмічних атрибутів, пов'язаних зі структурами, включає інформацію про амплітуду, інформацію про частоту, інформацію про фазу та кривизну.
