1. Вступ
Ця 2D сейсмічна розвідка є підпроектом проекту фонду геологічних розвідок для автономного регіону Сіньцзян Уйгур під назвою «Вугільні ресурси, що передує на заході від 2 району Туокексун Кеерцзян, зона видобутку вугілля, xinjiang ». Площа перед опитуванням довжиною близько 9,59 км від сходу на захід, шириною 6,45 км від півдня на півночі, з площею 61,38 км2. Основними цілями розвідки є попереднє придбання тектонічного контуру зони попереднього опитування, знати діапазон розподілу вугільних верств, а також забезпечити отвори параметрів та отвори для пошуку вугілля. Труднощі в дослідженні області попереднього обслуговування: (1) Близька поверхнева прошарок надзвичайно сухий і пухкий, і змішається з великою кількістю гравію, який має сильний ефект поглинання та ослаблення на сейсмічні хвилі, що призводить до ослаблення енергії сейсмічної хвилі; (2) Площа розвідки велика, і в цьому районі є лише два відомі свердловини та кілька геологічних даних; Три основні лінії опитування були розташовані у просторі 4 км, що було великим, було розташовано лише 1 лінію краватки, і характеристики відбиті хвильової групи значно змінюються, тому було важко визначити характеристики відбитих хвиль у вугільному шві та калібрувати цільовий шар; (3) Сейсмічні геологічні умови мілководних шарів є складними, немає столу води, важко просвердлити отвори, і неможливо вибрати ідеальне положення збудження, тому важко отримати ідеальний ефект збудження, використовуючи вибухонебезпечне збудження джерела.
2. Лікарський розчин
Робота була виконана з відображеним хвильовим методом поздовжніх хвиль і заснована на принципі від відомого до невідомого. Сейсмічні дані були отримані цифровим сейсмографом Овна, зробленим у Канаді, та геофоном 60 Гц з форматом запису даних SEG-Y, посиленням попереднього приладу 24 дБ, інтервалом вибірки 1 мс та довжиною запису 2,0.
Вібратор KZ-28 використовувався для комбінованого збудження для подолання ослаблення сейсмічних хвиль, спричинених пухким гравійним шаром та дрейфуючим піском (мал. 1).
Рисунок 1: Вібраторний транспортний засіб KZ-28
Дані оброблялися в поєднанні з існуючими геологічними даними та розумінням області попереднього обслуговування, наполягаючи на високій вірності як мети обробки та збереження амплітуди як ключа, вибираючи цільові модулі обробки, оптимізуючи потік обробки та ретельно вибираючи параметри обробки. Після обробки акустичні хвилі, поверхневі хвилі та випадкові перешкоди були добре придушені. Основні відображені хвилі в сейсмічних профілях часу були повними, з сильною енергією, хорошою наступністю, високою SNR, високою роздільною здатністю та чіткими та надійними сейсмічними геологічними явищами.
У процесі інтерпретації даних синтетичні сейсмічні записи були зроблені за допомогою даних свердловини на лінії опитування для калібрування відображених хвиль вугільних швів. Вугілля №4-2, що відповідає хвилі T4-2 у профілі сейсмічного часу, показав дві сильні фази, з очевидними характеристиками хвильної групи, хорошою безперервністю та постійним відстеженням, що є стандартною відбитою хвилею в цій області. Вугілля №1, що відповідає хвилі Т1, показав дві сильні фази, з очевидними характеристиками хвильної групи та слабкою локальною відбитою енергією хвилі, більшість з яких можна було б відстежувати безперервно (мал. 2). Відстежуйте калібровані хвилі відбиття вугільних швів, тим самим з'єднуючи підземні геологічні цільові верстви, що відповідають хвилям відбиття в сейсмічному профілі часу. Поєднуючи інтерпретацію ручної роботи з інтерпретацією робочих станцій, контраст фази інтенсивності хвилі відбиття, контраст поперечного перерізу та комплексний контраст використовувались для інтерпретації для поліпшення точності інтерпретації даних.
Малюнок 2: Калібрування відбитого хвильового положення вугільних швів синтетичним записом
3. Робоча ситуація
У цій 2D сейсмічній розвідці було 4 лінії опитування (мал. 3), серед яких 3 основні лінії опитування були розташовані на просторі 4 км, а саме DZ12, DZ16 та DZ24. Лінія краватки була DL1. Загальна довжина ліній опитування становила 33,86 км, загальною довжиною 25,20 км для 60-разового покриття, контрольованою площею 61,38 км2, 1455 фізичних виробничих точок та 45 фізичних тестових точок (таким чином загалом 1500 фізичних балів). Виробничі записи були класифіковані. Існує 1074 записи класу A, зі швидкістю A 73,81%та 381 рекордами класу B зі швидкістю B - 26,19%. Тестові записи були кваліфікованими.
Малюнок 3: Схематична компонування проекту 2D сейсмічного розвідки
4. Досягнуто досягнення
(1) Попередньо було з’ясовано, що область перед опитуванням, як правило, є моноклінальною структурою з на північ, а страйк прошарку приблизно ew-, а занурення, як правило, 17 ° -35 °.
(2) Попередньо було виявлено виникнення вугільних швів №4-2 та 1. Вугільні райони в основному розподіляються посередині та на схід від області перед опитуванням, а похована глибина вугільного шва №4-2 становить 0-1100 м, а територія виникнення становить близько 18,28 км2; Похована глибина вугільного шва №1 становить 0-1550 м, а площа виникнення-приблизно 22,73 км2.
(3) Структури в цій області були попередньо ідентифіковані, в яких є 9 точок розриву інтерпретації, 1 комбінована несправність, в основному зворотна несправність та 7 ізольованих точок прориву (рис. 4).

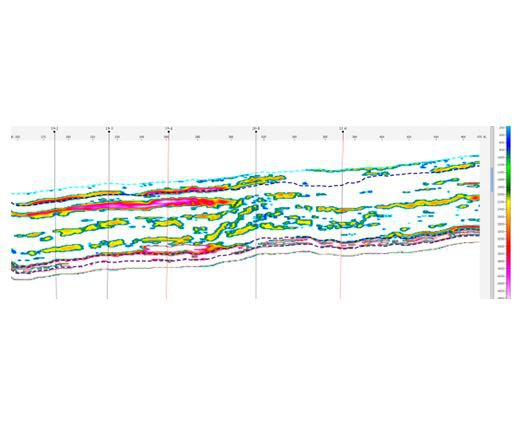

Малюнок 4: Відображення вугільного шва відображається хвилями та несправністю в профілі сейсмічного часу
(4) Три запропоновані дірки були передбачені для буріння, що забезпечило надійну геологічну основу для розташування наступних робіт з буріння. Надані параметри запропонованих отворів були перевірені бурінням і добре домовились.
5. FAQ
Q1: Як калібрувати відбиті хвилі вугільного шва?
Відповідь: Під час інтерпретації сейсмічних даних штучний синтетичний запис проводиться на основі відомих даних свердловини на лініях опитування природною кривою гамми (GR), і порівнюються з сейсмічним профілем часу через отвір для калібрування хвиль відбиття вугільного шва або його пов'язаного маркера та визначення позиції вугілля. У синтетичних записах відповідний залежність між вугільним швом та відбитою хвилею також може бути перевірена тестом на абстракцію шару.
Q2: Порівняно з джерелом вибухонебезпеки, які основні переваги вібраторного транспортного засобу?
A: (1) Відомі характеристики сейсмічних сигналів, що утворюються вібраторним транспортним засобом, а спектр сигналу та амплітуда керуються в певному діапазоні. З точки зору збудження сейсмічного сигналу, існує великий потенціал для поліпшення якості сейсмічних даних.
(2) Записи, пов’язані з вібратором, можуть придушити деякі ефекти шуму на навколишньому середовищі та мати високу SNR.
(3) Максимальна вихідна сила вібраторного транспортного засобу, що широко використовується в сейсмічному дослідженні, становить приблизно 20-30т, а його вихідна енергія регулюється. Під час сканування землетрусу більша частина енергії вібратора використовується для генерування сейсмічних еластичних хвиль, введених у землю, а пошкодження та вплив на навколишнє середовище набагато менші, ніж у джерела вибухових, тому він може бути використаний у житлових районах та інших зонах, що заборонені вибухом.
(4) При використанні вібратора для сейсмічного розвідки у складних районах, що утворюють отвори, ефективність будівництва висока, а вартість-низька.
