1. Вступ

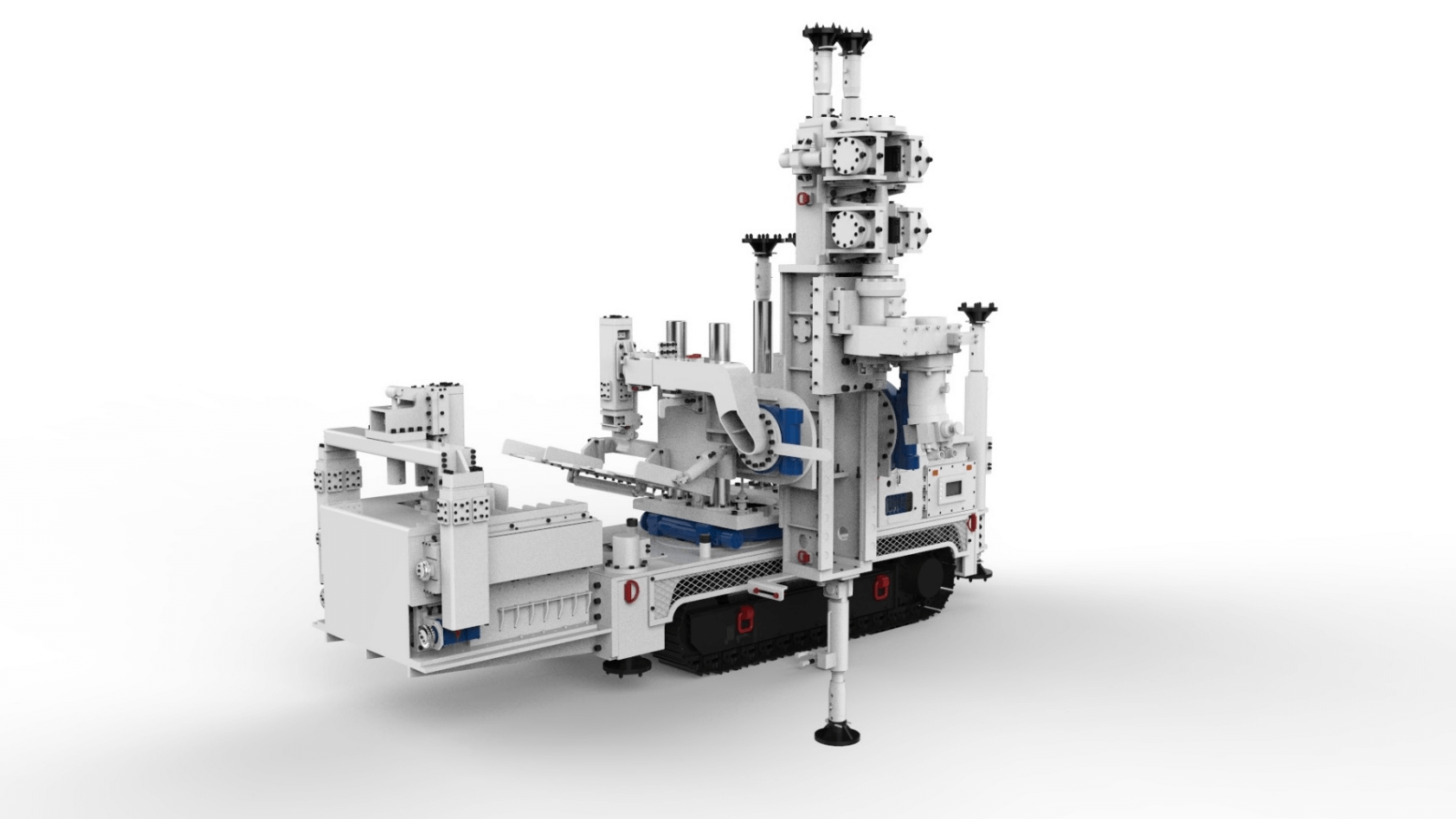

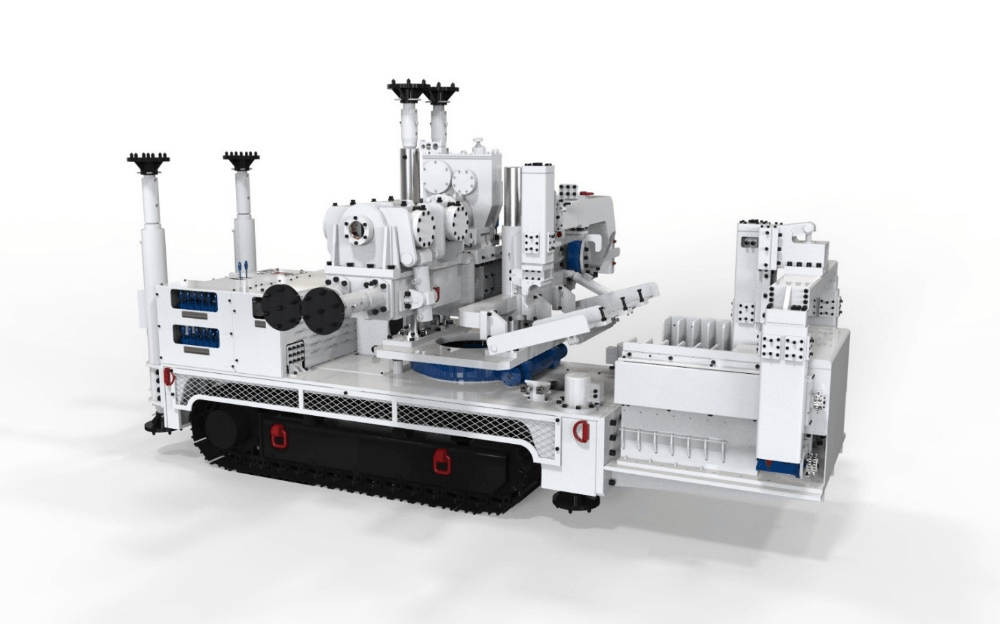

ZDY4500LFK/ZDY4300LK повна гідравлічна тунельна бурова установка для вугільних шахт-це повноавтомно-автороматична бурова установка для вугільних шахт. Він має моніторинг статусу буріння в режимі реального часу, автоматичного контролю процесу буріння, автоматичне завантаження та вивантаження свердловин, інтелектуальна діагностика несправностей, віддалена передача даних тощо. В основному він використовується для повного Автоматичного (або дистанційного контролю) побудови проти вибуху та полегшення тиску в небезпечних районах з газовими спалахами та наземним тиском високого впливу. Він також може бути використаний для будівництва різних бурових отворів, таких як видобуток підземного вугільного газу, підземна розвідка та дренаж води та виявлення геологічної структури.
2. Технічні характеристики
1. Повна автотоматична конструкція буріння: бурова установка має функцію бурового будівництва з однією кнопкою. Будівельний персонал використовує пульт дистанційного керування, щоб запустити 'одноногих буріння ' і 'ручки для буріння одного кнопки ', і бурова установка може повністю автоматично завершити автоматичне буріння свердлової труби. Автоматизована конструкція завантаження, розвантаження та буріння.
2. Автоматична функція завантаження та вивантаження бурової труби: бурова установка інтегрує автоматичну систему завантаження та вивантаження свердловини, яка має найбільшу потужність складу стрижня в Китаї. Він може завершити автоматичну установку та розбирати 150 метрів свердлової труби в одній начинці.
3. Свердіння та додавання стрижнів працюють незалежно: система буріння та автоматична система завантаження та вивантаження стрижня використовують незалежні гідравлічні насосні станції для постачання масла, які не заважають один одному і працюють незалежно, в основному забезпечуючи ефективність автоматичного конструкції буріння.
. Їх можна загнати відповідно до заздалегідь визначеного будівельного положення, а потім шланг може бути підключений для конструкції буріння після регулювання та стабілізації кута бурового транспортного засобу.
5. Додаткова система дистанційного керування: бурова установка оснащена саморозвиненою системою дистанційного керування, з номінальним робочим часом 30 годин. Дистанційне управління також має функцію кабельного зв'язку. Коли пульт дистанційного керування випадково втрачає потужність, він може встановити тимчасове спілкування з буровою установкою через кабель для завершення конструкції буріння.
6. Система віддаленого моніторингу та управління: бурова установка може інтегрувати функції віддаленого моніторингу та управління, які можуть реалізувати зв'язок у режимі реального часу поверхневих та підземних даних. Відео на роботі на місці та параметри робочих параметрів для буріння можуть передаватися на землю в режимі реального часу та відображатись на екрані перед персоналу моніторингу землі. Персонал моніторингу наземного моніторингу також може надсилати інструкції до бурової установки для досягнення наземного контролю бурової установки.
7. Багаті системи допоміжної безпеки: бурова установка також може бути оснащена багатьма системами безпеки, такими як 'система попередження персоналу ', 'акустична та візуальна система сигналізації ', 'система перевищення електроенергії газу ' тощо.
3. Технічні параметри
Модель | Zdy4500lfk | ZDY4300LK |
Оцінений крутний момент NM | 4500-1100 | 4300-1050 |
Рейтингова швидкість r/хв | 60-200 | |
Кут нахилу шпинделя ° | -20-90 | 0-60 |
Максимальна сила подачі/витягування KN | 90-150 | |
Годування та витягування мм мм | 900 | |
Еталонна глибина свердління m | 300 | |
Φ73 | ||
Потужність двигуна KW | 15/55 | |
Максимальна швидкість ходьби KM/H | 0.9 | 1.8 |
Максимальна випускниця ° | 15 | |
Швердіння вантажівки/насосна вантажівка маса KG | 9000/3100 | |
Загальні розміри бурової установки в транспортному штаті Мм | 4750 (3850) × 1100 × 2050 | 4000 × 1350 × 1980 |
Загальні розміри насосної вантажівки в транспортному штаті MM | 2900 × 850 × 1520 | / |
4.
