1. Вступ

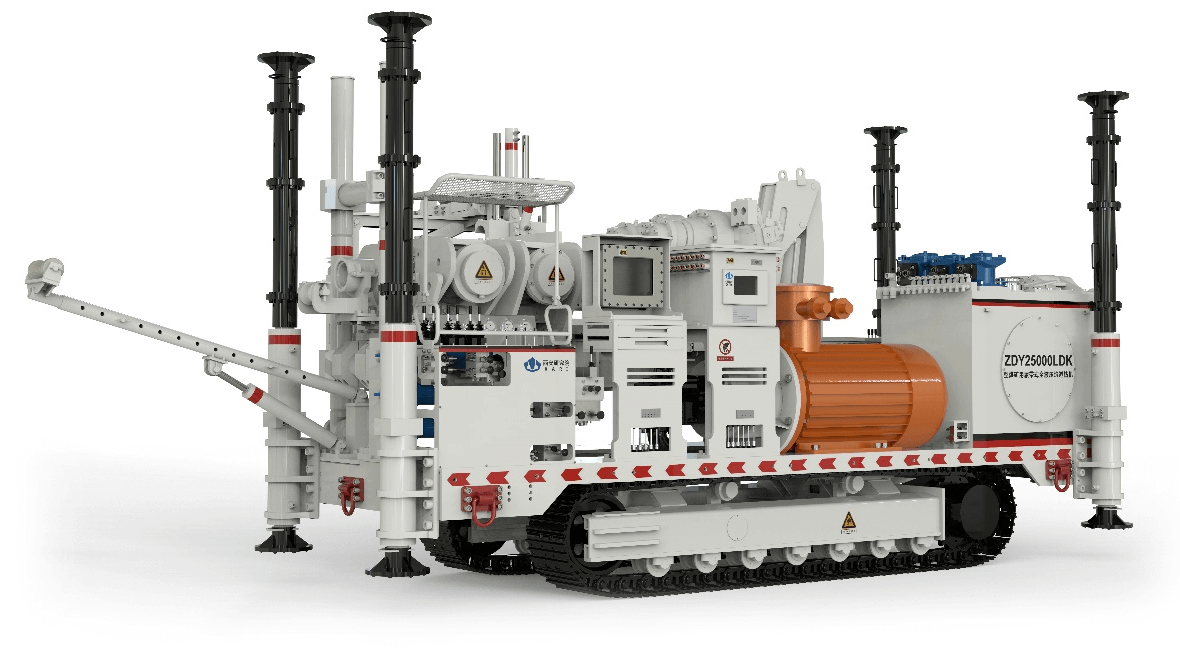

ZDY25000LDK/23000LDK Кружового типу Високотежна автоматизована бурова установка-це самохідний гусеничний повнометражний тип потужності, який приймає електро-гідравлічний інтегрований контроль та дистанційне керування, має великі вихідні крутні моменти і підходить для буріння великого діаметру, що знаходиться в межах глибокого господарства. Тунельна бурова установка. Ця бурова установка має вдосконалені технічні показники, велику вихідну здатність, сильну адаптованість процесу, і її легко переміщувати та переїхати. Його можна керувати повним пультом дистанційного керування для конструкції буріння, або бурова установка може діяти через гідравлічну консоль управління. Свердлова установка може реалізувати автоматичне завантаження та вивантаження керування свердловою трубою посередині через маніпулятор, а також може реалізувати механізоване завантаження та вивантаження свердлової труби через систему втирання стрижня за гуратором. В основному використовується спільно з поворотними технологіями та інструментами для буріння рульових керування, він використовується для будівництва буріння дренажу газового діаметру та інших інженерних отворів у вугільних шахтах, що забезпечує надійну підтримку обладнання для будівництва 'отворів замість тунелів '.
2. Технічні характеристики
1. Бурона установка має функцію роботи дистанційного керування і оснащена бездротовим пультом дистанційного керування. Дистанційне управління використовується для віддаленого управління різними діями бурової установки. Дистанційне управління має бездротове зв'язок з хост -машиною. Дистанційне управління може відображати відповідні параметри буріння бурової установки, такі як швидкість обертання в режимі реального часу. Основні параметри, такі як тиск на годування, можуть утримуватися подалі від отвору під час роботи, ефективно забезпечуючи безпеку операторів.
2. Бурона установка має автоматичну функцію вгору-вниз свердлової труби. Автоматична система свердління вгору та вниз, що складається з маніпулятора та складу свердловинної труби, керується програмним забезпеченням для виконання автоматичної функції вгору-вниз свердлової труби при різних свердловинах, які можуть замінити ручне автоматичне підняття свердлової труби. Додавання та видалення.
3. Бурона установка постачається з автоматичними функціями виявлення даних та відображенням. Під час процесу буріння він може автоматично виявляти та відображати звичайні параметри буріння, такі як вага буріння, швидкість обертання, швидкість подачі та інші динамічні параметри.
4. Функція проти стрічки під час буріння використовує багатосенсорову технологію для реалізації моніторингу процесу буріння в режимі реального часу та діагностики аномальних змін параметрів буріння шляхом вилучення параметрів датчика переміщення, тиску та швидкості обертання під час процесу буріння та через дисплей тривоги на екрані системи управління забезпечують необхідну орієнтир для персоналу для буріння; Система управління виявляє та визначає стан датчика тиску, датчик швидкості обертання та датчик переміщення, а також поєднує алгоритм контролю проти стрічки для оцінки ризику, що застряг під час процесу буріння для запобігання застрягання. ДТП буріння.
5. Бурова установка оснащена пристроєм виявлення перевищення газу. Коли газ перевищує межу, пристрій надішле звукову та візуальну сигналізацію, щоб нагадати свердлун на місці, щоб припинити буріння.
6. Посібники з бурової установки виготовлені з стійких до зносу матеріалів, які мають характеристики тривалого терміну служби та легкої заміни.
7. Бурона установка приймає електрогідравлічну систему управління з чутливою до навантаження та постійною технологією управління потужністю. Ключовий гідравлічний масляний насос та група гідравлічних клапана приймають імпортні компоненти, які мають значні енергозберігаючі характеристики, а також мають переваги високої надійності та хорошої експлуатації.
8. Всі види гідравлічних компонентів бурових установок та вантажівок насосів виготовлені з бренду Rexroth, включаючи гідравлічні насоси, гідравлічні двигуни, багатосторонні клапани, ручки пілотного управління, ручні обертові клапани та інші гідравлічні аксесуари, які забезпечують надійність, керованість та передачу дриходійної установки. Ефективність значно покращилася.
3. Технічні параметри
Модель | Zdy4500lfk | ZDY4300LK |
Оцінений крутний момент NM | 4500-1100 | 4300-1050 |
Рейтингова швидкість r/хв | 60-200 | |
Кут нахилу шпинделя ° | -20-90 | 0-60 |
Максимальна сила подачі/витягування KN | 90-150 | |
Годування та витягування мм мм | 900 | |
Еталонна глибина свердління m | 300 | |
Відповідний діаметр свердління мм мм | Φ73 | |
Потужність двигуна KW | 15/55 | |
Максимальна швидкість ходьби KM/H | 0.9 | 1.8 |
Максимальна випускниця ° | 15 | |
Швердіння вантажівки/насосна вантажівка маса KG | 9000/3100 | |
Загальні розміри бурової установки в транспортному штаті Мм | 4750 (3850) × 1100 × 2050 | 4000 × 1350 × 1980 |
Загальні розміри насосної вантажівки в транспортному штаті MM | 2900 × 850 × 1520 | / |
4 .
